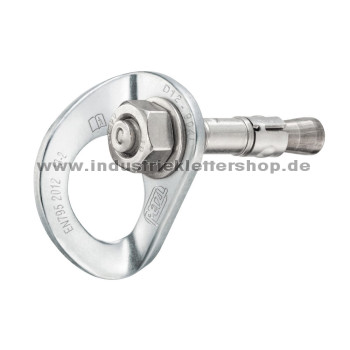

Coeur Bolt HCR - Lasche incl. Bohrhaken von Petzl
Komplettanker aus extrem korrosionsbeständigem Edelstahl für stark korrosive Umgebungen. Der Coeur Bolt HCR besteht aus einer Coeur HCR-Lasche, einem Bohrhaken und einer Mutter zur Verwendung in stark korrosive Umgebungen. Er ist aus HCR 904-Edelstahl gefertigt und mit einem 12 mm Durchmesser verfügbar. Die große und ergonomisch geformte Verbindungsöse erleichtert das Einhängen des Karabiners (siehe Bild 2). Sie ist groß genug, um zwei Karabiner gleichzeitig einzuhängen.
Die dicke Materialschicht der Lasche sowie die abgerundeten Kanten der Verbindungsöse reduzieren den Verschleiß der Verbindungselemente (siehe Bild 3) Unebenheiten an der Rückseite verhindern, dass sich die Lasche beim Setzen des Bohrhakens oder während des Gebrauchs bei starker seitlicher Belastung dreht (siehe Bild 4).
- die Coeur HCR-Laschen sind auch separat verfügbar für Bohrhaken mit 12 mm Durchmesser (1603281822)
Features
-
Extrem korrosionsbeständiger 904-Edelstahl (HCR)
-
Einfaches Einhängen
-
Schutz vor Verschleiß der Verbindungselemente
-
Lasche mit Drehschutzsystem
Dieser Artikel kann in 5er Packs bestellt werden.
Artikelname | Coeur Bolt HCR - mit Bohrhaken - korrosionsbeständigem Edelstahl |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Artikelnummer | 1603282048 | ||||||||||||
Marke | Petzl | ||||||||||||
Gewicht in Kg (1.965 = 1 kg und 965 Gramm) | 0.1450 | ||||||||||||
Einsatzbereich | Höhenarbeit SZP, OffShore SZP, WindEnergie SZP, Klettersteig | ||||||||||||
Garantie | 3 Jahre | ||||||||||||
Material | Edelstahl | ||||||||||||
Din Normen | EN 795 , EN 959 | ||||||||||||
Zusatzinformationen |
|
||||||||||||
Bruchlast in kN | 25 kN | ||||||||||||
Typ Anschlagpunkte | Anschlagpunkt | ||||||||||||
Farbe | Silber |
-
-
Sehr geehrte Damen und Herren,
wir haben Coeur Bolt HCR Bohrhaken bei Ihnen beschafft. Die Haken sollen in einer massive Sandsteinwand in einem Bergwerk zum Einsatz kommen.
Zwei Fragen dazu.
1.) Gibt es eine Zulassungsbescheinigung für Naturstein? (in der Beschreibung ist Klettersteig angegeben)
2.) Gibt es eine Montageanleitung?
Sie würden mir mit den entsprechenden Unterlagen sehr weiterhelfen.
-
Sehr geehrte Damen und Herren,
eine Zulassungsbescheinigung liegt uns nur in der Form der Montageanleitung vor, anbei diese noch einmal als PDF.
Hier ist die Rede von Beton 50 und nicht von Sandstein !!!! Wir würden diesen kurzen Anker NICHT in Sandstein setzen.....
In der PDF ist es wie folgt beschrieben:
- Die Werte wurden in Beton 50 MPa (Beton von sehr guter Qualität oder Fels) ermittelt. Normaler Beton hat eine geringere Druckfestigkeit von ca. 25 MPa.
########
5. Setzen des Bohrhakens
Vergewissern Sie sich vor dem Setzen des Bohrhakens, ob die Lasche
und die Befestigungsvorrichtung (z.B. der Spreizanker) aus dem
gleichen Werkstoff gefertigt sind.
Installationsbeispiel mit einem Spreizanker:
Überprüfen Sie die Qualität des Untergrunds im Bereich der
Verankerung: Vergewissern Sie sich, dass der Fels kompakt und
homogen ist.
a) Nachdem Sie den Fels im entsprechenden Bereich gesäubert
haben, bohren Sie ein Loch von passendem Durchmesser und Tiefe.
b. Säubern Sie das Bohrloch mit einer Bürste und anschließend mit
einem Ausbläser.
c. Stecken Sie den Bohrhaken mit der Lasche in das Bohrloch und
ziehen Sie die Mutter mit dem angegebenen Drehmoment an.
d. Vergewissern Sie sich nach jeder Installation, dass sich die
Expressschlinge in der Lasche ungehindert bewegen kann. Achtung,
wenn der Stift des Bohrhakens zu weit raussteht, kann er die
Bewegung der Expressschlinge in der Lasche behindern.
Entfernen der Lasche:
Lösen Sie die Mutter und ziehen Sie die Lasche ab. Inspizieren Sie die
Lasche gründlich, bevor Sie diese wieder verwenden.
Bruchlast
Die Werte wurden in Beton 50 MPa (Beton von sehr guter Qualität
oder Fels) ermittelt. Normaler Beton hat eine geringere Druckfestigkeit
von ca. 25 MPa.
Die Bruchlast der Verankerung ist von der Qualität des Untergrunds
und der Installation abhängig.
Warnung: In weichem Fels reduziert sich die Bruchlast der
Verankerung. Möglicherweise muss ein längerer oder ein anderer
Anker verwendet und die Bruchlast in Tests überprüft werden.
Warnung, die Auszugsfestigkeit eines falsch gesetzten Ankers
kann nahe Null liegen.
#######
Beste Grüße Markus Süsges
